为什么高频设计更适合采用瓷介电容?

作者: 智旭jec 编辑: 智旭jec 来源: 发布日期: 2026.07.10
信息摘要:
在高频电源等设备中,电容选型不当易引发 EMI 超标、器件受损、温升过高、参数漂移等问题。瓷介电容凭借低 ESL、低 ESR、响应快、耐压高…

▍工程师必须关注的4个设计要点

在开关电源、光伏逆变器、工业控制、充电设备及通信电源中,高压、高频开关已成为主流设计方向。开关频率从早期的几十kHz提升至数百kHz甚至MHz级别,对电路中每一颗被动元件都提出了更 高的要求。在这些应用中,如果电容选型不合理,可能出现以下问题:

•  高频噪声无法有效旁路,EMI测试难以通过;

•  开关器件承受更高的电压尖峰,降低系统可靠性;

•  长期运行过程中电容温升过高,寿命缩短;

•  恶劣环境下参数漂移,影响整机稳定性。

这四个问题,恰恰是瓷介电容(陶瓷电容) 相较于其他介质电容具 有优势的领域。以下从工程设计的角度,逐一剖析瓷介电容为何是高频电路的合适选择。




▍要点一:低ESL,高频旁路效果优于薄膜与电解

高频开关电路中,电容的核心任务之一是为高频噪声提供低阻抗旁路通道。电容在高频段的实际阻抗,不仅取决于容值,更取决于其等效串联电感(ESL) 。ESL越大,电容在高频段的阻抗越高,旁路效果越差。

薄膜电容和铝电解电容由于内部卷绕结构和较长的引线路径,其ESL通常在数十nH级别。而瓷介电容采用平板叠层或单层圆盘结构,电流路径短,ESL可低至1nH 以下。这意味着在MHz级开关频率下,瓷介电容仍能保持低阻抗,有效旁路高频噪声,助力设计通过EMI测试。

对于开关频率在200kHz以上的电源设计,如果EMI传导测试在高频段超标,应检查旁路电容的ESL 是否匹配——这往往是将薄膜或电解替换为瓷介电容即可解决的问题。



▍要点二:高耐压与快速响应,有效吸收开关尖峰

功率器件(MOSFET、IGBT、SiC)在高速关断瞬间,会因寄生电感产生 很高的电压尖峰(Spike)。如果吸收回路中的电容响应速度不够快,尖峰将直接叠加在器件的漏-源极上,轻则加速老化,重则直接击穿。

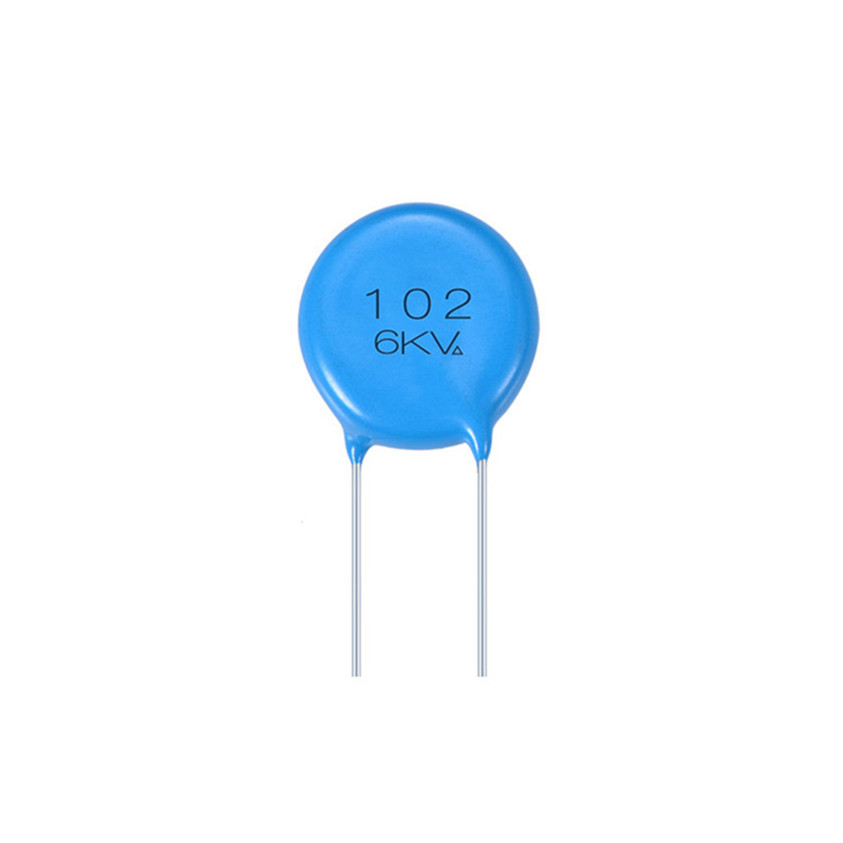

瓷介电容凭借两大特性成为吸收电路的合适选型:一是低ESL 确保响应速度 ——能够在纳秒级时间内建立旁路通道,将尖峰能量迅速吸收;二是单层陶瓷结构的高耐压能力 ——额定耐压可覆盖500V 至10KV(如型号102M 6KV),没有层间薄弱点,不会因反复承受脉冲而发生层间击穿。


相比之下,薄膜电容虽然也具备一定的耐压能力,但其ESL较高导致响应速度不足;而MLCC虽然ESL低,但在高压场景下存在层间击穿风险。单层瓷介电容在高压+ 快速响应这一组合需求上 更有优势。



▍要点三:低ESR与低损耗,有助于控制温升与寿命

电容在高频纹波电流作用下的发热量,由公式 P = I²rms × ESR 决定。ESR 越高,同等纹波电流下的发热量越大,温升越高。而根据Arrhenius法则(10度法则),温度每升高10℃,电容寿命约缩短一半。

瓷介电容的ESR在高频段低(通常在毫欧级别),低于铝电解电容和部分薄膜电容。这意味着即使在大纹波电流环境下,瓷介电容的自身温升有限,能够长期稳定运行而不会因过热导致参数退化或寿命缩短。

对于工程师而言,这直接转化为两个设计收益:一是无需为电容预留额外的散热空间 ,有利于高功率密度设计;二是整机MTBF(平均无故障时间)提升 ,降低了因电容失效导致的售后维修成本。



▍要点四:宽温稳定、抗潮抗振,恶劣环境下参数漂移小

工业控制设备、户外光伏逆变器、车载充电模块等应用场景,往往面临高温、高湿、强振动的复杂环境。在这些条件下,电容的容值、损耗角和绝缘电阻是否稳定,直接决定了整机的长期可靠性。

瓷介电容采用高纯度瓷粉经高温烧结而成,介质致密且化学性质稳定,不易受潮、不易老化。外部采用阻燃环氧树脂(符合UL94 V-0)进行密封,能够减少 水汽和机械振动的影响。根据介质类型的不同,工作温度范围可覆盖-25℃至+85℃(通用型)乃至-40℃至+125℃ (安规型),在全温度范围内参数漂移小。

相比之下,铝电解电容在高温下电解液加速蒸发,容值下降明显;薄膜电容在高湿环境下可能出现绝缘性能退化。瓷介电容在恶劣环境适应性上的优势,使其成为长寿命、高可靠性设计的关键元器件。



▍选型参考:不同场景的推荐方案

基于多年的无源器件制造与应用经验,JYH HSU (JEC) ELECTRONICS LTD.  针对不同高频设计场景提供以下选型参考:



设计场景

核心需求

推荐介质/型号

典型设备

高频旁路/EMI滤波

低ESL,MHz频段低阻抗

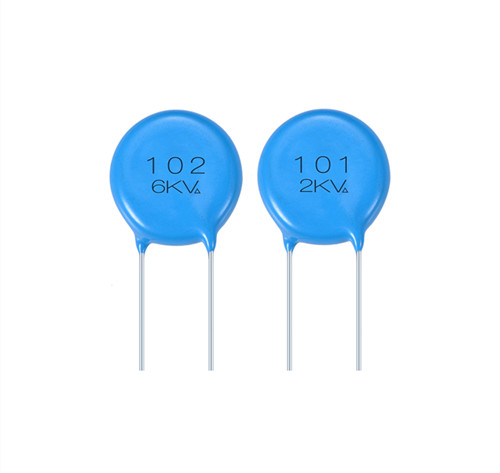

Y5P(如101K 2KV)

高频开关电源、通信电源模块

开关尖峰吸收

高耐压+快速响应

Y5P/(如102M 6KV)

激光电源、高压变频器、SiC驱动

安规隔离/浪涌防护

满足Y1/Y2安规认证

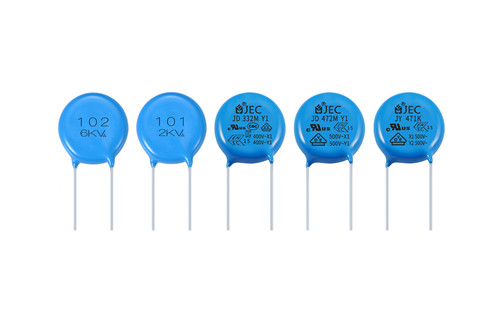

安规陶瓷(如JD 332M Y1)

光伏逆变器、防雷配电、医疗设备

宽温/恶劣环境

-40℃~+125℃稳定运行

Y5P安规系列

工控设备、车载充电、户外储能


▍关于JYH HSU (JEC) ELECTRONICS LTD.

JYH HSU (JEC) ELECTRONICS LTD. 创立于1988年(台湾),2003年于中国东莞设立工厂,是一家专注于瓷片电容与安规陶瓷电容的 专业生产制造企业。多年来,我们始终以高纯度瓷粉、严苛的高温烧结工艺和全自动化产线,为全球客户提供高可靠性的瓷介电容产品。

系列产品已通过ISO 9001:2015质量管理体系认证,符合RoHS与REACH环保标准。安规产品更获得了UL 、VDE、ENEC、CQC、KC等多国安全认证。




如果您在高频电源设计中面临EMI超标、尖峰吸收或环境可靠性的选型难题,欢迎联系我们的技术顾问,获取详细的产品规格书、测试报告及定制化打样支持。
