EMI整改失败,问题可能不是共模电感,而是Y电容选型与布局

作者: 智旭jec 编辑: 智旭jec 来源: 发布日期: 2026.07.14
信息摘要:
不少工程师整改 EMI 时一味增大共模电感,收效不佳。但高频干扰治理核心在于 Y 电容的选型与 PCB 布局。本文结合实测案例与数据,深度剖…

电子产品想要合规上市,必须经过严格的EMI整改并达标通过安规认证。然而,许多工程师在面对传导辐射超标时,反应往往是“加大共模电感”

但结果常常是:电感体积越来越大,成本越来越高,高频段的EMI不仅没降下来,甚至越改越糟。为什么?

答案很简单:共模电感仅能“挡住”干扰,无法将干扰有效泄放。而跨接在初次级或线对地之间的Y电容,才是高频共模干扰泄放的关键通路

很多时候,EMI整改失败的根源并不在电感,而在于这个不起眼的小器件——Y电容的选型与PCB布局上。

本文将结合实测数据、PCB布局实践与IEC60384-14认证经验,深度剖析如何通过正确选用瓷介Y电容来解决棘手的EMI难题。



一、真实失效案例:一颗Y电容如何毁了整个项目?

在JYH HSU(JEC)ELECTRONICS LTD.服务国内外众多OEM/ODM客户的过程中,我们遇到了大量因Y电容选型不当导致的量产翻车案例。



案例1:盲目加大容值,安规漏电流测试直接挂科

某适配器厂商研发65WPD快充时,发现10MHz-30MHz频段噪声超标。研发人员初步判断是共模滤波不足,直接将初次级跨接的Y电容从1nF加大到4.7nF。

结果:高频EMI确实改善了,但在做安规认证时,绝缘漏电流测试超标,整机判定不合格。

解析:Y电容的漏电流公式为I=2πfCV。在230VAC/50Hz电网下,4.7nF电容产生的漏电流约为0.34mA,易突破ClassII设备0.25mA的安规红线。解决高频EMI不能靠盲目堆容值,而应降低电容的ESL(等效串联电感)。

案例2:Y电容等级混用,耐压测试击穿

某工业200W电源厂商为了省成本,用普通Y2电容替代Y1电容跨接变压器初次级。

结果:批量生产进行高压打电测试(Hi-PotTest)时,电容大面积击穿,导致严重返工。

解析:根据IEC60384-14标准,Y1电容需承受≥8kV的脉冲冲击(加强绝缘),而Y2仅为≥5kV(基本绝缘)。将Y2用在初次级跨接,会削弱设备的安全防护能力。

案例3:材质选错,高温下EMI反弹

某户外LED驱动电源,常温下EMI测试合格,但在85℃环境箱中测试时,辐射严重超标。

结果:排查发现,选用的Y5V材质Y电容在高温下容量衰减超过60%,高频ESR飙升,滤波通路几乎失效。



二、从实测数据看本质:为什么高频整改用低ESL瓷介电容?

当EMI在10MHz-30MHz甚至更高频段超标时,电容的容值已经不再是决定性因素,起决定作用的是ESL(等效串联电感)和ESR(等效串联电阻)

薄膜电容由于采用卷绕结构和较长的引线路径,其ESL通常在数十nH级别。而单层瓷介电容(Ceramic Disc Capacitor)采用平板结构,电流路径短。

实测数据显示:

?薄膜电容ESL:典型值10nH-30nH

?瓷介电容ESL:典型值1nH-3nH

根据自谐振频率公式图片1.png,一颗1nF的薄膜电容(假设ESL=20nH),其谐振频率约为35MHz;而同样1nF的瓷介电容(ESL=2nH),其谐振频率可高达112MHz。

这意味着在关键的高频测试段,瓷介电容仍能保持低容性阻抗,而薄膜电容可能已经变成了一个电感,失去了滤波能力





三、PCB布局决定成败:Y电容放置的3大法则

选对了低ESL的瓷介电容,如果PCB布局不当,寄生电感同样会削弱滤波效果。根据专业PCB设计指南,Y电容的布局必须遵循以下规则:

1. 短引线与过孔直连

引线每增加1毫米,大约会增加1nH的寄生电感。Y电容的引脚必须尽可能短,如果贴片,焊盘应通过至少2-3个过孔直接连接到内部地平面,切忌使用细长走线连接。

2. 紧贴噪声源与隔离屏障

初次级跨接的Y电容,必须紧贴变压器放置。如果高频噪声在到达Y电容之前在PCB上走过了一段距离,这段走线就会变成一根高效的发射天线,导致辐射超标。

3. 输入输出严格分离

Y电容的接地回流路径绝对不能与敏感的模拟信号或未经滤波的“脏”电源线交叉,防止噪声通过寄生电容发生空间耦合。




四、不盲试、不翻车:不同功率段的精准选型指南

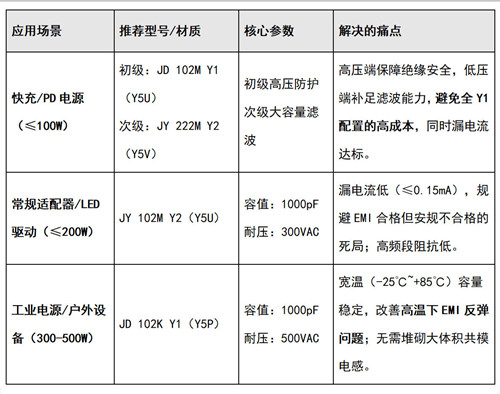

不想反复试错、不想卡量产?基于36年安规元器件制造经验,JYH HSU(JEC)ELECTRONICS LTD.针对不同应用场景提供以下选型方案:

  EMI整改失败,问题可能不是共模电感,而是Y电容选型与布局3



五、结语

解决EMI问题,不应是玄学,而是严谨的阻抗匹配与路径规划。选用低ESL、高耐压的瓷介Y电容,配合科学的PCB布局,往往能用低成本,达到不错的整改效果。

JYH HSU(JEC)ELECTRONICS LTD.是一家拥有36年安规电容制造经验的原厂。我们的系列产品已通过ISO9001:2015质量体系认证,并获得UL、VDE、ENEC、CQC、KC等多国安全认证。

如果您正被EMI超标、安规漏电流不稳、量产一致性差等问题困扰,请联系我们的技术顾问。我们将根据您的功率、工况及超标频段,提供精准的Y电容选型方案与免费打样支持。





参考资料

[1] All PCB,"ESR and ESL in Capacitors:Understanding Their Impacton Circuit Performance".

[2] Next PCB,"EMI Filter Design with Capacitors and Inductors:Topology,Component Selection and PCB Layout".
