告别张冠李戴：脉冲耐受能力如何决定开关电源EMI系统的真实可靠性

在开关电源的工程开发与采购环节中，设备温升高、寿命骤减、EMI认证屡屡受阻等问题，往往让团队疲于应对。许多工程师在追查原因时，会将目光锁定在“纹波电流”上。

然而，在电源的复杂拓扑中，真正承受大纹波电流与高压脉冲的元器件是截然不同的。

如果不能厘清各元器件的真实物理应力，选型就会陷入“张冠李戴”的误区，导致系统在长期运行中埋下隐患。

▍厘清误区：纹波电流与脉冲应力各由谁承受？

开关电源中存在两种破坏力极强的应力：大电流发热与高电压冲击。

真正长期承受大纹波电流(即电流有效值导致的发热问题)的，是电解电容和多层陶瓷电容(MLCC) 。它们位于输入或输出端，负责平滑直流电。纹波电流流经元器件时，其等效串联电阻(ESR)会产生持续的高温，这是引发电解液干涸或介质老化的热学/寿命问题。

然而，对于跨接在初次级之间或L/N对地之间的安规Y电容 以及高压瓷片电容而言，它们并不负责滤除低压侧的大纹波电流。

它们在开关电源中的真实处境是：长期直接面对开关器件产生的高频dv/dt尖峰、共模噪声，以及来自电网的雷击浪涌。

这些尖峰和浪涌的本质，是高频、高压的重复性脉冲电压应力。

因此，衡量Y电容在EMI滤波网络中是否可靠的关键，绝不是“能扛多大纹波电流”，而是其脉冲耐受能力(Impulse Withstanding Capability)。

▍脉冲耐受能力：EMI系统可靠性的关键因素

在真实的电磁环境中，EMI系统每天都要承受成千上万次的高压脉冲冲击。

如果Y电容的脉冲耐受能力不足，长期的电压应力会导致其内部介质出现微观击穿、绝缘电阻下降，甚至容量发生不可逆的衰减。

一旦Y电容的参数劣化，不仅EMI滤波效果会大打折扣，导致设备无法通过EMC测试，更严重的是，初次级之间的安全隔离防线将被击穿，直接威胁设备与人身安全。

因此，高品质的安规Y电容必须在出厂前通过严苛的脉冲电压测试，证明其在极端高压冲击后，容量、损耗与绝缘性能依然保持稳定。

▍实测背书：JEC Y1安规电容8000V脉冲冲击测试

为了直观展现高可靠性Y电容的脉冲耐受水平，我们提取了JYH HSU(JEC)ELECTRONICSLTD.的一份真实脉冲电压测试报告。

该测试针对JEC Y1 222M Y5U 400VAC(标称容量约2.2nF)安规陶瓷电容，模拟了极端恶劣的雷击与浪涌环境。

核心测试条件：

·脉冲波形：1.2/50μs(标准雷电冲击波形)

·冲击电压：8000V

·冲击次数：连续10次脉冲冲击

·合格判据：脉冲冲击前后，电容的容量变化率(ΔC/C0)需控制在±10%以内，且外观无损。

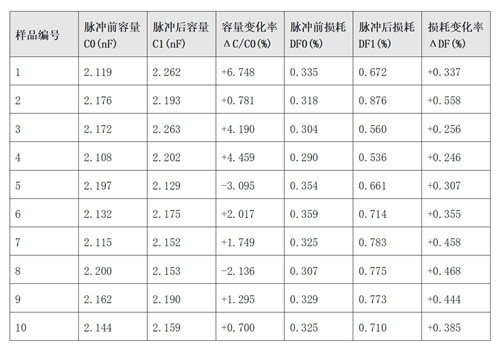

以下是10个样品的实测数据对比：

 测试结论解析：

在经历了10次8000V、1.2/50μs的高压脉冲摧残后，所有样品的容量变化率(ΔC/C0)均保持在-3.1%到+6.7%的极窄区间内，优于±10%的严苛标准。

损耗因子(DF)的变化也极为微小，且外观无任何击穿或碳化痕迹。

这组实测数据证明，该安规陶瓷电容具备优秀的脉冲耐受能力。

当它被部署在开关电源的EMI滤波网络中时，面对各类共模噪声尖峰或电网浪涌，都能保持参数的长期稳定，提升系统安全性能。

▍智旭电子：为EMI系统与高压安全护航

在复杂的电源拓扑中，元器件各司其职：用MLCC和高品质电解电容解决大纹波发热，用高压瓷片与安规Y电容抵御高压脉冲冲击。

针对开关电源中的安全隔离与EMI抑制需求，JYH HSU(JEC)ELECTRONICS LTD.凭借23年的安规元器件研发经验，为工程与采购团队提供高可靠性的多场景解决方案。

JEC安规陶瓷电容系列(Y1/Y2，如JD 332M Y1)专注于承受雷击浪涌与抑制共模干扰，已通过UL、VDE、CUL、ENEC、KC、CQC等多国安全认证。

同时，JEC高压陶瓷电容系列(1kV~30kV，如102M 6kV)具备高耐压水平与热稳定性，广泛应用于高压旁路与点火/高压电源滤波。

智旭电子已通过ISO9001：2015质量管理体系认证，实现从原料到成品的全流程标准化管控。

如果您在开关电源项目开发中面临EMI整改、脉冲耐受评估或元器件选型挑战，欢迎联系智旭电子技术顾问，获取定制化的选型支持与测试报告。
