压敏电阻选型的核心指标：为什么“残压”决定了后级电路的生死？

在电子设备的浪涌保护设计中，金属氧化物压敏电阻(MOV) 是核心的元器件之一。然而，许多工程师在选型时往往将注意力集中在“压敏电压(Vn)”和“通流容量(Ip)”上，却忽视了直接决定保护效果的关键参数——残压(钳位电压，Clamping Voltage，Vc)。

▍什么是残压？为什么它如此重要？

残压，是指压敏电阻在通过规定波形(如8/20μs)的冲击电流时，其两端出现的最大电压。

当雷击或电网浪涌发生时，MOV迅速由高阻态转为低阻态，泄放大量浪涌电流。然而，MOV并不能将电压降至零，它两端仍会保持一个电压值，这个值就是残压。残压是后级电路在浪涌事件中实际承受的最大电压。

如果MOV的残压超过了后级元件(如MOS管、IC芯片、电解电容)的最高耐受电压，即使MOV本身没有损坏，后级电路也会被瞬间击穿。这就导致了“MOV动作了，但设备依然烧毁”的常见失效案例。

▍残压超标的潜在危害

除了瞬间击穿导致设备直接报废外，残压超标还会带来隐性的“内伤”。

当残压接近但不超过后级元件的极限耐压时，元件内部的半导体结构会受到微小的冲击损伤。这种损伤具有累积效应，初期不会表现出明显故障，但会导致漏电流增大和发热异常。

设备在运行数月后可能突然失效，大幅增加企业的海外售后与维修成本。

▍影响残压稳定性的根源

同等规格(如14D 471K)的MOV，为什么不同品牌的残压表现差异大？这主要取决于厂家的材料纯度与烧结工艺 。劣质MOV由于内部晶界层分布不均匀，在浪涌大电流通过时，局部电流密度过大，导致残压迅速飙升。

而高品质的MOV通过优化的氧化锌配方和精准的烧结温度控制，能够实现更低的“残压比”(残压与压敏电压的比值)，钳位更加精准。

▍智旭电子(JEC)高可靠性MOV解决方案

为了解决残压超标导致的电路失效问题，智旭电子(JYH HSU (JEC) ELECTRONICS LTD.)依托23年的研发制造经验，为不同应用场景提供低残压、高钳位精度的MOV产品：

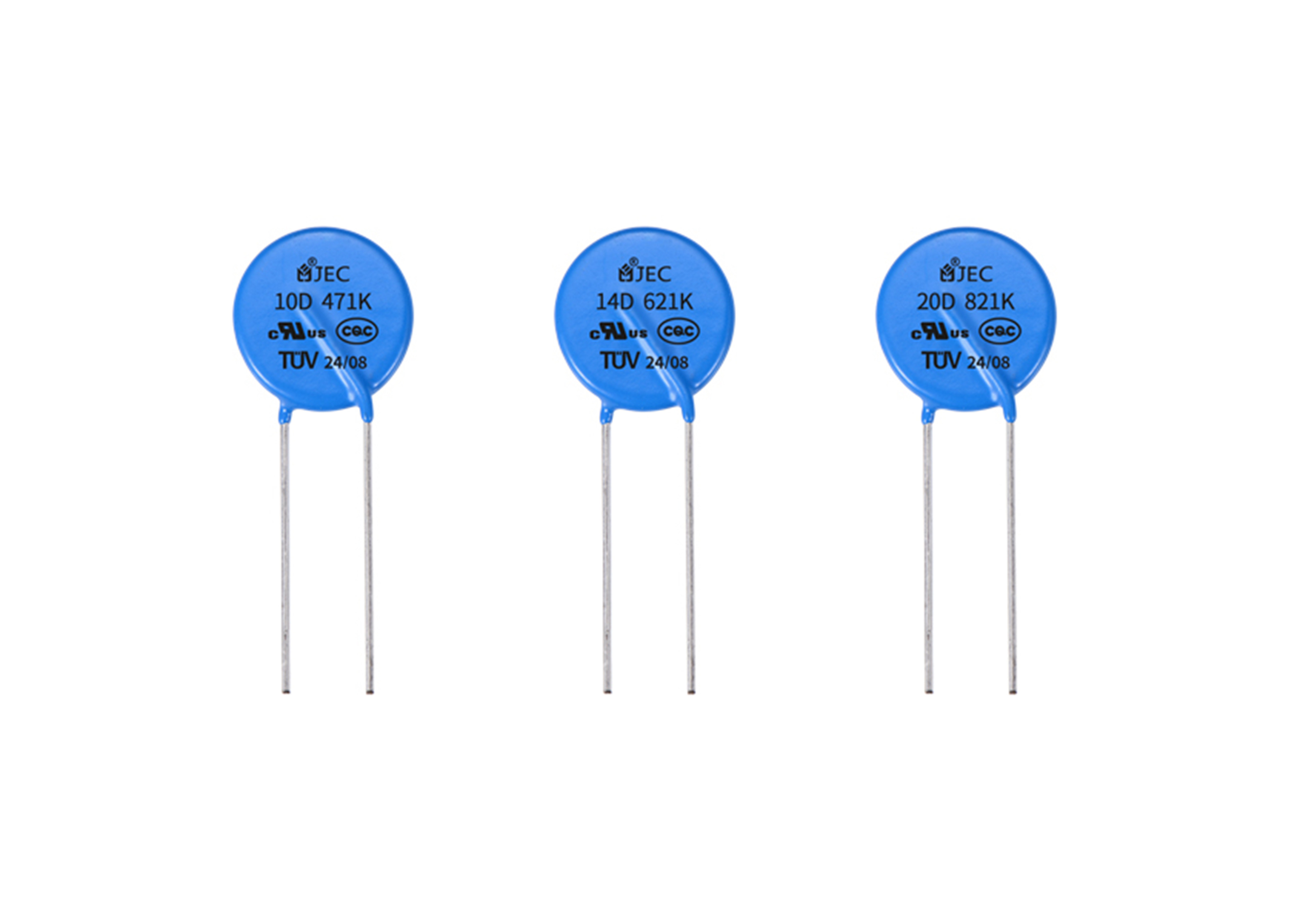

·10D系列(如小家电、电源适配器)：在紧凑尺寸内实现低残压，通流容量达3500A，有效保护敏感后级IC。

·14D系列(如工业电源、安防设备)：通流容量达6000A，采用高纯度材料，残压比表现稳定，可承受多次浪涌冲击。

·20D系列(如光伏逆变器、储能系统)：通流容量高达10000A，专为高压大功率场景设计，在极端雷击下依然保持稳定的低残压输出。

智旭电子的MOV系列产品已全面通过UL1449(证书编号：E486000)、CQC、TUV等多国安规认证，并通过ISO9001：2015质量管理体系认证。

在电路防护设计中，残压是检验MOV品质的关键指标。欢迎联系智旭电子技术团队，获取专业的选型指导与免费样品评估。
