样机功能达标，EMC测试却频频受挫？从安规电容选型看EMI整改逻辑

在电子产品的硬件研发周期中，工程师常常面临一个棘手的阶段：样机在实验室内的功能调试各项指标均合格，但在第三方检测机构进行EMC(电磁兼容性)测试时，传导与辐射指标却反复超标。

为了应对认证压力，部分研发团队往往采取“盲目堆料”的整改方式--随意增加安规电容容量、串联磁珠或电感。

这种缺乏系统性诊断的整改，不仅徒增BOM成本，还易引发漏电流超标、上电浪涌异常等次生问题，严重拖延产品上市进度。

本文将从EMI(电磁干扰)的底层发生机理出发，结合智旭电子(JEC)多年的现场FAE支持经验，探讨如何通过科学的安规电容选型，实现精准、高效的EMC整改。

一、溯源：EMI干扰的产生机理与分类

EMI(Electromagnetic Interference)是指电气设备工作时，因电压、电流的高频突变产生无用电磁能量，通过传导或辐射干扰周边电路的现象。在开关电源及高频转换系统中，EMI的来源主要分为三类：

1.功率器件高速开关(核心内源)：MOSFET、IGBT等器件在高速开通与关断时，产生很高的电压变化率(>50V/ns)和电流变化率(>100A/μs)。这种瞬态的dv/dt与di/dt会激发出覆盖全频段的高频谐波。

2.元器件寄生参数(器件内源)：电容的ESR(等效串联电阻)、ESL(等效串联电感)以及PCB走线寄生电感。当工作频率超出自谐振频率(SRF)时，滤波电容由容性转为感性，失去高频旁路能力。

3.电网杂波耦合(外源干扰)：电网浪涌或周边大功率变频设备的谐波，从AC输入端侵入并向后级电路耦合。

从传播路径来看，传导干扰被严格区分为差模干扰(存在于L线与N线之间)和共模干扰(同时存在于L/N线对地之间)。明确干扰类型，是安规电容选型的前提。

二、阻断：X电容与Y电容的协同抑制原理

安规电容在EMC整改中的核心作用是“路径阻断”。通过在干扰传播路径上建立低阻抗通道，将高频噪声旁路或泄放。在实际应用中，X电容与Y电容承担着截然不同的抑制任务，严禁混用。

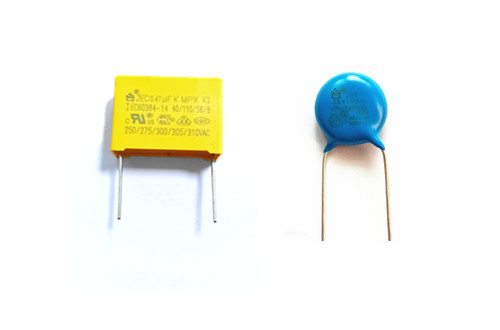

·X电容(X1/X2,跨线电容)：跨接在L线与N线之间，专门用于抑制差模干扰。它为高频差模噪声提供了一条低阻抗的回流路径，将其限制在输入端之前，防止进入主回路。

·Y电容(Y1/Y2,跨线对地电容)：跨接在L/N线与地(GND)之间，专门用于抑制共模干扰。它将高频共模噪声直接导入大地，从而消除L/N线对地的电位差。需特别注意,Y电容的容量受限于安规漏电流要求，不可盲目加大。

三、实战：基于频段诊断的安规电容选型指南

科学的EMC整改必须遵循“先诊断、后选型”的原则。工程师应先分析EMC测试报告中的超标频段，再匹配对应的安规电容组合。以下是智旭电子(JEC)推荐的频段应对策略：

四、智旭电子(JEC)：您的EMC整改可靠伙伴

优秀的安规电容，不仅在于材料与工艺的可靠，更在于其参数与实际电路的精准匹配。智旭电子(JECElectronics)是一家集安规元器件研发、生产、销售于一体的实力原厂。我们的X/Y安规电容系列产品已全面通过CQC(中国)、VDE(德国)、UL(美国)、ENEC(欧盟)、KC(韩国) 等多国严苛认证，并严格执行ISO9001：2015质量管理体系。

若您的研发项目正遭遇EMC超标困境，或处于新项目选型阶段，智旭电子可为您提供：

1.深度技术诊断：资深FAE工程师协助分析EMC测试数据，提供针对性的电路整改建议。

2.提供样品支持： 根据电路参数匹配合适的X/Y安规电容，并提供免费样品供实际上板实测。

3.合规资质保障：提供完整的多国安规认证测试报告及详尽的产品规格书。

欢迎联系智旭电子技术团队，让我们共同解决EMC合规难题，加速您的产品上市进程。
