陶瓷电容中的X7R、Y5V这些字符代表什么意思你知道吗？

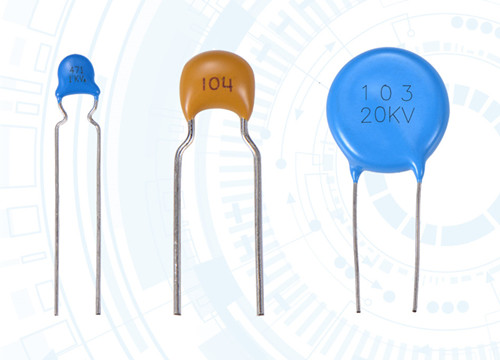

陶瓷电容是一种以陶瓷材料为介质，通过在陶瓷表面或内部镀上电极而制成的电容。

作为重要的电子元件，陶瓷电容在电路中扮演着不可或缺的角色，其体积小、容量范围宽、绝缘电阻高、频率特性好、损耗低等特点广泛应用于通信、消费电子、汽车电子以及工业自动化等多个领域。

同样是陶瓷电容，为什么有的标着X7R，而有的标着Y5V？因为这些陶瓷电容是按照不同的材料分类而成。这些字母和数字又是什么意思？

陶瓷电容中的字母和数字如 X7R、Y5V并不是随意标注，而是遵循美·电子工业联盟（EIA）标准的温度特性编码，用来描述该电容在不同温度下的工作范围和容量稳定性。

1、X7R电容

X7R属于Ⅱ类陶瓷电容，其中字母“X”表示工作温度低为-55℃，数字“7”表示工作温度高为+125℃，字母“R”是容量变化率，其变化率为±15% 。

X7R电容表示在工作温度为-55℃~+125℃范围内，电容值变化不超过±15%。

2、Y5V电容

Y5V属于Ⅲ类电容，其中字母“Y”表示工作温度低为-30℃，“5”表示工作温度高为+85℃，“V”是容量变化率，其变化率为+22%~ -82%！

Y5V电容在工作温度为-30℃~+85℃范围内，电容器变化率为 + 22% 到 - 82% ，偏差大。

也就是说Y5V温度稍作变化，电容容量大幅波动，可能失去一半以上的标称容量。

智旭元器件原厂，陶瓷电容型号齐全，质量有保障，售后无忧，已经通过ISO9001:2015质量管理体系认证；安规电容器（X电容及Y电容），压敏电阻器通过各国认证，陶瓷电容器，薄膜电容器，超级电容器均符合低碳指标。

智旭元器件原厂拥有22年的制造经验，用经验铸造好品质，值得您信赖！如您有技术上的疑问或者需要样品需求，可联系我们。
