欧美出口电源插座压敏电阻并联方案：焦耳容量与残压变化深度解析

面向欧美市场的电源插座产品，在准入阶段必须通过UL、CE、IEC61643等多项严苛的安规认证，其中雷击浪涌与电网瞬时过电压测试是产品认证的核心关卡。

近期，受上游原材料价格波动及部分经销商配合度下降的影响，许多插座制造企业在研发与量产阶段面临成本与交期的双重压力。在浪涌测试阶段，研发工程师频繁遇到器件损坏、焦耳容量不足导致批量测试失效的问题。

当单一规格的压敏电阻(MOV)难以匹配大功率、长脉宽的浪涌冲击工况时，将压敏电阻并联成为业界普遍采用的优化方案。

本文将针对插座研发人员关心的两个核心问题--并联后的焦耳容量计算与残压变化趋势，进行深度解析。

一、欧美插座严苛浪涌工况决定并联方案的必要性

欧美部分区域电网线路老旧，且雷雨天气频繁，瞬时雷击浪涌频发。根据IEC标准规定，欧美地区对电源插座的抗浪涌要求远高于国内常规标准，要求插座在承受多次8/20μs、10/1000μs浪涌冲击后，无短路、起火、绝缘失效或外壳熔融现象。

浪涌冲击的能量均由压敏电阻吸收，其吸收能力以焦耳(Joule)值衡量。焦耳容量不足易导致压敏电阻击穿、烧黑，甚至引发起火隐患。然而，单颗大焦耳容量的压敏电阻受封装尺寸限制，不仅单片成本偏高，且大直径器件会产生较大的焊接应力，挤占PCB空间，导致重新开模及物料成本上升。

相比之下，采用两颗及以上同规格压敏电阻并联的方案，可以在不改动现有结构，合理控制成本的前提下，成倍提升整体能量吸收能力，适配欧美电源插座的严苛要求。

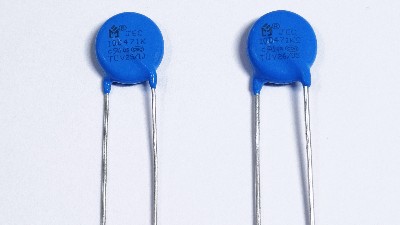

 压敏电阻并联电路图

二、压敏电阻并联后的焦耳容量变化规律

在严格的工程规范前提下，采用同型号、同批次、同工艺的压敏电阻并联，浪涌能量会均匀分配至每一颗器件。

理论上，两颗单颗额定焦耳容量为J的压敏电阻并联，总焦耳容量约为2J；三颗并联则接近3J。但由于器件间客观存在微小差异，实际总焦耳容量会略低于理论值。

因此，通用设计规范要求预留10%左右的安全余量，以规避能量分配不均导致的单颗器件提前失效。

结合欧美插座的实际应用场景，智旭电子(JEC)建议进行分级选型：

1. 普通10A基础插座：常规浪涌能量需求较低，单颗压敏电阻即可满足。

2. 雷雨多发地区出口款：建议采用两颗压敏电阻并联，提升安全余量。

3. 16A/20A大功率排插、智能快充插座：后端芯片耐压余量小?抗浪涌要求高，推荐两颗压敏电阻并联。

4. 工业级延长插座：浪涌测试等级高，优先采用两颗或以上压敏电阻并联组合。

三、并联后残压指标的稳定性分析

残压(Clamping Voltage)是保护后端电路的关键指标，指浪涌电流流经压敏电阻时其两端呈现的瞬时峰值电压。许多工程师担忧并联会抬高残压，增加后端芯片的击穿风险。

事实恰恰相反，合规的并联方案不会导致残压升高。压敏电阻的残压由其自身材料、片径和伏安特性决定，与并联数量无关。多颗同规格压敏电阻并联后，总浪涌电流被均匀分流，单颗压敏电阻实际承受的瞬时电流反而降低。

例如：单颗10D 471压敏电阻，通入2000A(8/20μs)浪涌电流，实测残压约820V；当两颗同规格10D 471并联，通入总电流4000A时，每颗分流2000A，实测残压依旧稳定在820V上下，保护效果保持不变。

特别注意：严禁将不同规格、不同电压、不同批次的压敏电阻混合并联。参数不一致会导致电流集中在低导通电压的器件上，造成单颗过载失效及残压异常波动。
