突破PCBA制程与研发瓶颈:陶瓷电容失效分析与高可靠选型指南

作者：智旭jec 编辑：智旭jec 来源：发布日期： 2026.04.30

信息摘要：

从研发与 PCBA 制程视角，解析陶瓷电容（MLCC）失效机理，结合实测数据验证高可靠电容优势，提供多场景选型指南，助力工程师规避设计陷阱、…

这些问题不仅影响设备性能，还可能延误项目进度，增加成本。而陶瓷电容是解决这些难题的关键元件，是电子设备的隐形守护者。

在现代电子产品的研发与制造过程中，无论是研发工程师(R&D)还是PCBA制程工程师(PE)，都曾被一些隐蔽且致命的电路问题所困扰：EMC辐射测试屡次超标、DC-DC电源输出纹波抑制不住、亦或是PCBA在分板和组装后出现偶发性的短路失效。

这些问题的根源，往往可以追溯到电路中用量大、不起眼的基础无源器件——陶瓷电容。


作为电子设备的“稳定器”，陶瓷电容在滤波、去耦和储能中扮演着不可替代的角色。

然而，并非所有陶瓷电容都能胜任严苛的工程要求。本文将从研发设计痛点与PCBA制程挑战双重视角，深度剖析陶瓷电容的失效机理，并提供科学的选型指南。

▍研发视角的痛点:为什么你的去耦与滤波失效了?

对于硬件研发工程师而言，陶瓷电容的核心价值在于其优异的高频特性。但在实际选型中，如果仅关注标称容值和耐压，容易掉入设计陷阱。

1.忽略ESR/ESL导致的高频噪声失控

在高速数字电路和开关电源(SMPS)设计中，去耦电容的作用是提供瞬态电流并滤除高频噪声。

劣质陶瓷电容往往具有较高的等效串联电阻(ESR)和等效串联电感(ESL)。当高频态电流流过时，高ESL会产生明显的感性压降，导致电源轨产生严重的电压尖峰和地弹(Ground Bounce)，进而引发数字逻辑误触发或EMI辐射超标。

2. 直流偏压(DC Bias)与温度漂移陷阱

多层陶瓷电容(MLCC)尤其是Class II介质(如X7R、Y5V)，在施加直流偏置电压时，其实际有效容值会发生急剧衰减。

如果在DC-DC输出端未考虑这一降额特性，实际参与滤波的电容值将远低于设计预期，导致输出纹波严重超标。

3.脉冲冲击下的介质劣化

在光伏逆变器或工业电源中，电容经常面临瞬间的浪涌冲击。低纯度瓷粉和粗糙的烧结工艺会导致电容内部晶粒分布不均。

在脉冲电压的反复冲击下，介质内部的微观缺陷会逐渐放大，表现为绝缘电阻(IR)持续下降、介质损耗(DF)急剧增大，引发热失控及击穿。

▍制程视角的挑战:PCBA良率的“隐形杀手”

对于PCBA组装工厂的工程师来说，陶瓷电容(尤其是MLCC)的机械脆性是影响生产良率的痛点。

1.机械应力导致的微裂纹(Flex Crack)

陶瓷材料本质上是一种脆性材料，抗拉伸能力很差。在PCBA制程中，以下环节容易对电容施加致命的机械应力：

·SMT贴片环节:贴片机吸嘴下压过重，或吸嘴磨损导致受力不均。

·分板与组装环节:采用V-Cut折板机分板、锁附螺丝、或将PCBA压入机壳时，PCB板发生的弯曲变形。

这种机械应力会在电容的端电极与陶瓷体交界处产生斜向微裂纹。裂纹初期可能不影响电气性能，但随着设备运行时的温度循环和湿气侵入，银离子会沿着裂纹发生电迁移，导致绝缘电阻下降及短路。

2.热冲击(Thermal Shock)失效

在波峰焊、回流焊或手工返修过程中，如果温度曲线(Profile)设置不当，升温或降温速率过快，陶瓷体内部与外部的温度梯度会产生很大的热应力。这种热应力同样会导致电容内部产生无法通过外观目测发现的裂纹。

▍实测数据验证:优质陶瓷电容的抗冲击表现

为了验证优质陶瓷介质在极端电气环境下的可靠性，智旭电子(JEC)实验室对安规陶瓷电容进行了严苛的脉冲电压冲击测试。

在测试中，我们对批次样品(型号：Y1 Y5V 222M 400VAC)施加了高达8000V的脉冲电压，连续冲击4次(间隔10秒)。测试前后的核心参数变化如下：

测试项目

劣质电容表现

(行业普遍现象)

智旭电子JEC 实测表现

结论解读

容值漂移

(△C/CO)

衰减超过 30%，击穿失效

控制在约-4%至+7% 之间

在承受远超额定电压的8000V脉冲电压后，JEC电容的介质结构依然保持稳定，未发生不可逆的物理破坏，容值衰减在可控的安全范围内。

介质损耗变化

(△DF)

急剧增大，引发严重发热

变化小，部分呈现微弱负向收敛

证明高纯度瓷粉与精密烧结工艺确保了内部晶格的致密性，即使在极高电场应力下，也没有产生额外的漏电通道或局部过热点。

(注:上述数据来源于智旭电子实验室真实测试报告 BS3005&TH2810)


▍面向高可靠性设计的选型建议

为了解决研发与制程中的陶瓷电容痛点，正确的选型很重要。智旭电子为您提供以下针对性解决方案:

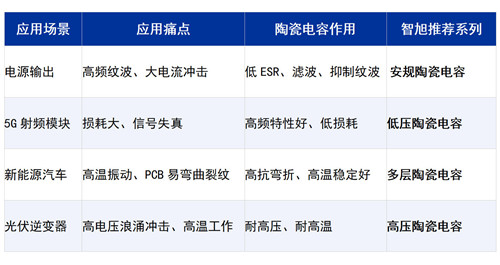

表1:针对 PCBA 痛点的专业选型指南

应用场景与痛点	核心技术要求	智旭电子(JEC) 推荐方案	解决原理
电源输出端去耦(痛点：高频纹波、DC偏压衰减)	ESR低、优异的直流偏置特性	X7R或X5R系列 MLCC	采用高容积率配方，在提供大容量的同时保持低阻抗，有效滤除开关噪声。
5G射频与高速信号(痛点：信号失真、高频损耗)	低损耗(HighQ)高谐振频率	低压陶瓷电容/ COG(NPO)	0G介质具有近乎为零的温度系数和很低的介质损耗，确保射频信号的完整性。
汽车电子与严苛工业(痛点：高温振动、PCB弯曲开裂)	高抗弯折能力、高温稳定性	柔性端头(Soft Termination)电容	采用导电树脂层作为缓冲电极，大幅吸收PCB弯曲产生的机械应力，提高抗弯曲深度，解决微裂纹短路隐患。
光伏逆变器与安规跨接(痛点：雷击浪涌、高压击穿)	耐压裕量高	Y1/Y2 安规圆片陶瓷电容	采用特种高介电常数陶瓷，具备很强的脉冲能量吸收能力，保障人身与设备安全。
