【安规电容】X电容和Y电容能互接？不可以！

电子产品的出现解放人们的双手，提高效率，让人们有更多时间去做其它事情，是人们的好帮手。

电子产品靠电运行，但电很危险，人一旦触碰，轻则麻痹，重则死亡。

为了保护使用者，电子产品在生产时采用了绝缘性好的材料作为电子产品和电子元器件的外壳，这样就能触碰和使用电子产品了。

其中，安规电容在电路保护起到重要作用。

安规电容不同于普通电容，是一种符合并通过安规标准和安规认证的电容器，专为电路保护而设计，在高压、高温或长期使用后失效，无电荷残留，人触碰后不会电击而受伤，因此安规电容用于电源输入端。

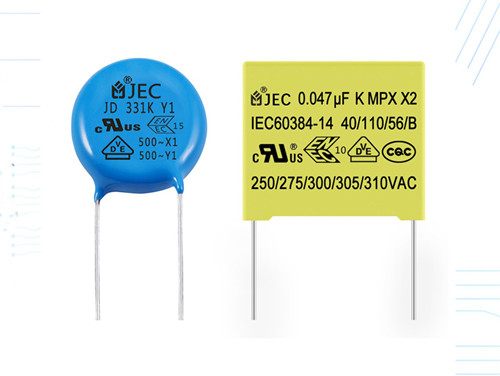

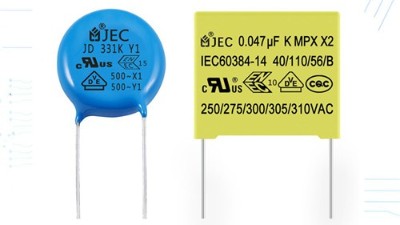

安规电容分为X电容和Y电容，其外观和接线位置不同。

X电容外观为黄色方块，跨接在火线（L）和零线（N）之间，用于抑制差模干扰。

Y电容是蓝色圆片状，跨接在接在火线（L）/零线（N）与地线（PE）之间，通常成对出现，用于抑制共模干扰。

X电容和Y电容都是安规电容，那它们能互接吗？当然不行！

1、容量差异大

X电容容量通常在0.1μF以上，而Y电容因限制，单个一般不超过2200pF，即0.0022μF。

如果Y电容接在火线（L）和零线（N）之间，不仅起不到滤波作用，设备电磁干扰超标，干扰其它电器，严重时还会损坏电路和电器。

2、有漏电风险

Y电容接在火线（L）/零线（N）与地线（PE）之间，将漏电流引导到地线泄放，人可以触碰设备外壳而不被电击。

如果X电容接在火线（L）/零线（N）与地线（PE）之间，会形成一条对地通路。

即使设备正常，也会有漏电流流到设备外壳。当人触碰设备外壳时会被漏电流电击，严重时会导致死亡。

为了保护电路和人体安危，X电容和Y电容不能互接！
