Y5V与NP0同为陶瓷介质电容，但温度稳定性存在数量级差异。 本文基于对NP0、SL、Y5V三种材质 DIP 瓷片电容 各10只样品在-25℃~+85℃范围内的实测数据，量化对比三者的容量温度特性与损耗特性， 分析差异背后的材料机理，并给出面向工程应用的选型建议。

实测结果表明：Y5V在温度两端的容量衰减超过80%，不能用于对容 值稳定性有要求的电路；NP0全温区容量变化在±5% 以内， 适配用于震荡、定时、谐振、滤波等场合。

▍测试条件与样品

本次测试样品取自量产批次，三种材质各10 只， 具体如下表所示。

测试设备为HP4284A精密LCR电桥，配合可程控温箱，测 试频率1kHz、测试电平1.0V ，温度范围-25℃~+85℃ 共8个温度点，每个温度点充分保温后逐只读取容量与损耗角正切值



▍实测结果

2.1容量温度特性

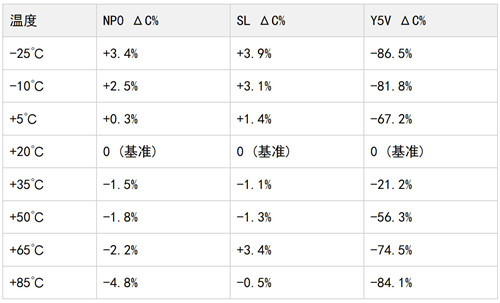

以+20℃容量为基准，各温度点的容量变化率(10只样品平均值)如下:

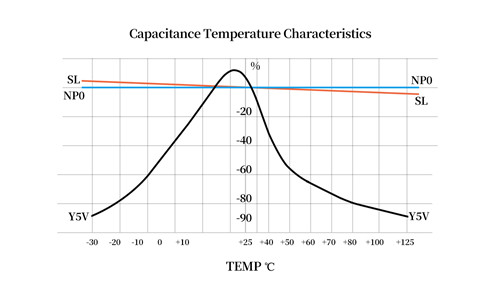

NP0的容量曲线在整个测试范围内接近平直，最大变化出现在+85℃ ，为-4.8%。SL的变化幅度与NP0 相当，全温区大致在±4%以内。

Y5V则呈现典型的铁电材料特征：容量在室温附近达到峰值，向温度两端急剧衰减， -25℃时衰减86.5%，+85℃时衰减84.1%。

换算为绝对容量，标称10nF的Y5V 样品在-25℃时平均仅约1.3nF，+85℃时仅约1.6nF。

2.2损耗特性

NP0样品的损耗角正切在全部温度点均稳定在0.1%左右；SL样品多数温度点在0.1%~0.8%之间；Y5V 样品的损耗在2.0%~5.8%之间，且低温段明显升高(-25℃时平均5.8%) ，与NP0相差一个数量级以上。较高的损耗意味着在交流应用中更大的自发热 ，在高频或高纹波场合还会进一步加速介质老化。



▍差异的材料学根源

三种材质的温度特性差异由陶瓷介质配方决定，而非工艺或品质水平 。NP0(C0G)属于一类陶瓷，以钛酸盐系材料为主体 ，介电常数低(约数十)，但晶体结构在宽温区内高度稳定 ，容量温度系数标称0±30ppm/℃，且几乎不存在电压效应与老化效应 。

Y5V属于三类陶瓷，以钛酸钡系铁电材料为主体 ，利用铁电效应获得数千甚至上万的介电常数，从而实现小体积大容量；但铁电材料的介电常数强烈依赖温度 ，偏离居里点后急剧下降，同时伴随明显的直流偏压效应和容量老化 。这是材料物理层面的固有属性，难以通过工艺改进消除 。

因此，Y5V的高容量本质上是以牺牲稳定性为代价换来的 。两种材质在设计定位上就服务于不同的电路功能，"替代" 从一开始就是伪命题 。



▍工程选型建议

选型的判断标准可以归结为一个问题：电路功能是否依赖该电容的准确容值。

在振荡器、定时电路中， 容值直接决定输出频率与时序精度；在谐振回路与滤波器中，容值偏移直接导致失谐与通带偏移；在高压脉冲与缓冲电路中 ， 容值决定边沿速率与吸收能量。

上述场合若以Y5V替代NP0，产品在常温调试阶段往往一切正常 ，但进入实际工作环境后，温度每偏离室温一步 ，电路参数便偏离设计值一步，最终表现为频率漂移 、滤波失谐、时序错乱等" 温度相关性故障"。

此类故障复现困难、排查成本高， 往往远超两种元件之间的采购差价。

Y5V的合理应用位置是电源旁路、去耦等仅要求" 容量足够" 而对精度不敏感的场合 ，其大容量、 小体积 、低成本的优势在这些位置能够发挥。

SL材质则介于两者之间，实测全温区容量变化约±4% 、损耗较低，适合温漂要求适中且成本敏感的耦合与一般谐振应用 。



▍结论

实测数据清晰地表明，Y5V与NP0之间不存在 “替代”关系 ， 只存在“分工 ” 关系 。

Y5V在温度两端的容量衰减超过80%、损耗高出一个数量级 ，对容值稳定性有要求的电路选用NP0 ；而在旁路、去耦等位置 ，Y5V是性价比不错的选择 。

正确的选型方法是让介质材料的特性匹配电路的功能需求，而不是让单价主导决策 。
