▍看不见的干扰，看得见的损失

在现代设计中，电路干扰主要来自电源纹波、高频噪声、浪涌冲击和电磁耦合。

薄膜电容 作为滤波、耦合、谐振电路的关键无源元件，其介质损耗角正切(Dissipation Factor)、绝缘电阻(Insulation Resistance)、容量精度等核心参数，直接决定了滤波效果和信号传输的稳定性。其品质好坏，从根本上影响着整台设备的抗干扰能力。

然而 在实际采购中，部分厂商为了压缩BOM成本，选择了低价的薄膜电容。看似高性价比的选择，换来的却是无尽的研发和售后麻烦。劣质薄膜电容因材料、工艺缺陷，存在以下致命隐患:

损耗过高: 导致电容在高频下自身发热严重，滤波效率断崖式下降。

绝缘电阻偏低: 漏电流过大，向电路中引入额外的底噪。

容量稳定性差: 随温度、频率变化剧烈，容值发生严重漂移，导致谐振点偏移。

耐压余量不足: 容易在电网浪涌或瞬态尖峰中被击穿，导致整机发生短路故障。

这些问题往往在原型测试时难以察觉，而是在设备批量出货并投入使用后集中爆发--导致客诉率飙升、企业信誉受损。

▍劣质薄膜电容性能劣化的底层原因

介质材料差，性能下降

劣质产品常采用低纯度的介质薄膜材料，其绝缘性能和热稳定性均不达标。这会导致ESR(等效串联电阻)升高、介质损耗变大，在应用中易引发元件过热及信号失真。工艺粗糙，早期失效风险高

为节省制造成本，部分厂家采用粗糙的卷绕和喷金工艺，生产出的薄膜厚度不均，引脚易出现虚焊或毛边。在严苛的高频或高温工作环境下，这些工艺缺陷会迅速演变为物理失效，引发短路。

工艺粗糙，易失效

无良厂家为了节省成本，用的工艺技术粗糙，生产出来的薄膜厚度不均，引脚虚焊有毛边等问题，在高频或高温环境下易失效，引发短路。

参数虚标，以次充好

部分低价电容在容量、耐压等关键参数上存在严重的虚标现象。实际使用中的耐压值根本无法满足标称的电路需求，导致设备运行在危险边缘。

密封不良，可靠性下降

采用劣质环氧树脂作为封装材料，其耐温性能差。在高温环境或长期机械振动下，封装表面易产生微裂纹。一旦湿气侵入电容内部，绝缘电阻将呈指数级下降，电流激增，引发灾难性的失效。

▍核心性能对比： 无电容VS劣质薄膜电容VS优质薄膜电容

在电路设计中，不使用薄膜电容、采用劣质薄膜电容与采用优质薄膜电容三种方案，在运行稳定性、抗干扰能力及长期可靠性上存在显著差异。以下为核心参数对比:

(注:以下优质薄膜电容数据基于智旭电子JEC实验室实测标准)

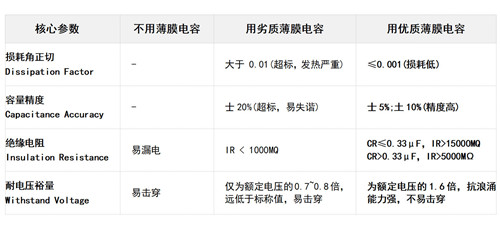

表1：核心电气参数对比

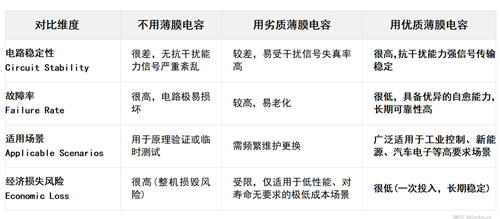

表2：对电路及系统的影响对比

上述数据直观地表明:选择优质薄膜电容不仅是技术上的需要，更是控制长期隐性成本、保障电子设备稳定运行的核心策略。

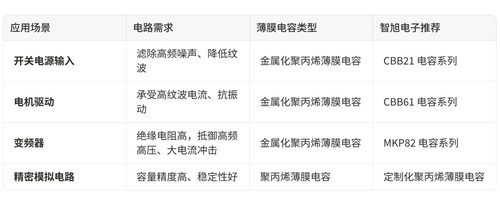

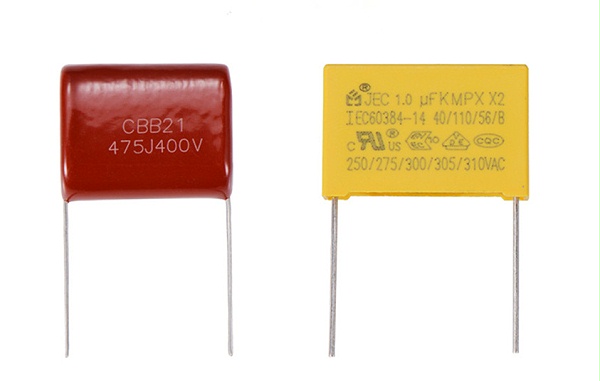

▍选型指南：为您的电子设备选对的薄膜电容

市面上薄膜电容品牌和型号繁多，正确的选型关键在于准确匹配应用场景与电路的实际需求:

▍行动起来，从“芯”解决

智旭电子（JEC Electronics） 是一家集安规元器件研发、生产、销售于一体的实力原厂，深耕行业23年，我们的全系产品已通过UL、VDE、ENEC、CQC等多国严苛的安规认证，企业严格执行ISO9001:2015质量管理体系标准。

如果您正被难以排查的电路干扰所困扰、对现有电容的性能表现不满，或者希望在未来的设计中彻底劣质电容带来的隐患，智旭电子的工程团队随时为您提供高性能、高可靠性的薄膜电容解决方案。

联系我们，获取：

申请免费样品测试: 根据您的实际电路需求，提供准确匹配的测试样品。

获取一对一选型支持: 资深FAE工程师提供专业选型指导及适配解决方案。

完整技术资料: 《薄膜电容在电力电子中的选型指南》PDF白皮书
