在开关电源、医疗设备、工控储能、家电驱动等电路设计中，安规Y电容是隔离强弱电、抑制共模干扰的安全关键元件。
然而，面对市场上种类繁多的安规电容——从传统的Y1/Y2圆盘插件陶瓷电容，到近年兴起的SMD塑封Y电容，再到安规薄膜电容，工程师和采购人员往往面临复杂的选型抉择。
本文将从工程端的产品特性、结构成本，以及采购端的客户应用与合规要求等双重视角，为您剖析安规Y电容的选型标准，避免“过度设计”增加成本，或“降级使用”埋下安全隐患。
在进行安规Y电容 选型时，工程研发部门与采购供应链部门的关注点既有交集又各有侧重。
从工程研发视角来看，关注的是电气性能与可靠性。首先是绝缘等级与耐压能力，这关系到设备能否通过严格的安规耐压测试(如打高压不击穿)。
其次是高频滤波效果，低等效串联电阻(ESR)和等效串联电感(ESL)能更有效地滤除共模噪声。
此外，随着设备向小型化、高功率密度发展，电容的体积、安装高度(Profile)以及在高温高湿环境下的长期稳定性也成为关键考量因素。
从采购供应链视角来看，合规性与生命周期成本很重要。安规电容必须具备多国安全认证(如UL、VDE、ENEC、CQC、KC等)，这是产品进入海外市场的“通行证”。
同时，采购还需评估不同封装形式(插件vs贴片)对整体BOM成本和PCBA制造成本(波峰焊vs回流焊)的影响。
供货的稳定性、批次一致性以及是否有可靠的原厂技术支持，同样是采购决策的重要依据。

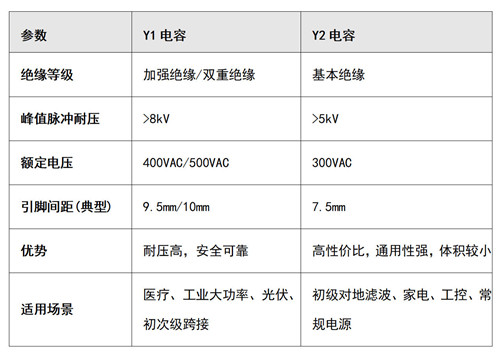

Y电容跨接在电力线与地之间，其安全性很重要。根据绝缘等级的不同，Y电容主要分为Y1和Y2两大类。
Y1电容采用双重绝缘或加强绝缘设计，额定电压通常为400VAC或500VAC，可承受大于8kV的峰值脉冲冲击。
它主要跨接在初级(高压侧)与次级(低压侧)之间，这个位置决定了用户是否会触电。一旦电容失效且绝缘被击穿，高压可能窜到低压侧。
因此，面对医疗设备、工业大功率电源、光伏逆变器等对绝缘要求严苛的设备，Y1电容能大幅阻隔强弱电，抑制跨地感应漏电，规避外壳麻手或整机安规测试不合格的问题。
Y2电容则采用基本绝缘设计，额定电压通常为300VAC，可承受大于5kV的峰值脉冲冲击。它通常用于电源输入端L/N对地(PE)之间的共模滤波。在这个位置，基本绝缘已足以满足安全要求。
从家电控制板到常规开关电源，凡是只需要基本绝缘的EMI滤波场景，Y2电容都是经济高效的选择。
用Y2电容替代Y1电容，等于拆掉了一道安全防线。在高压浪涌或长期老化后，基本绝缘可能失效，导致高压外泄，威胁人身安全。
反之，用Y1替代Y2虽然在安全上可行，但属于“性能过剩”，会无谓增加物料成本和占用更大的PCB空间，属于典型的过度设计。

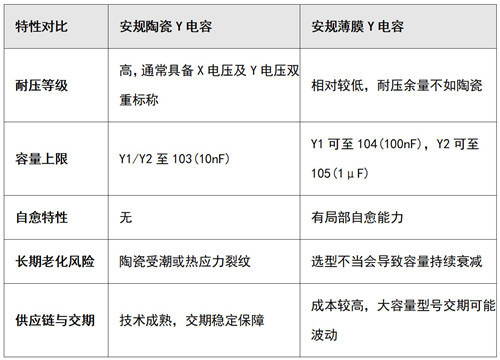

在确定了Y1或Y2等级后，接下来需要选择电容的介质材料，主要分为安规陶瓷电容和安规薄膜电容。
过去，许多人认为薄膜电容优于陶瓷电容，但通过详细对比规格书与应用实践，我们可以得出更准确的选型边界。
陶瓷电容在耐压路线上表现出很强的优势。以JYH HSU（JEC）ELECTRONICS LTD.的规格书为例，其陶瓷安规电容具备X电压及Y电压双重标称 (如X1：400VAC/500VAC，Y1：400VAC/500VAC或X1：400VAC，Y2：300VAC/500VAC)。
这种高耐压冗余设计，使其在应对电网严苛的高压浪涌时更加从容。相比之下，主流安规薄膜电容的耐压等级并没有陶瓷Y电容高。
由于介质特性的物理限制，单层陶瓷Y电容的容量确实受限。目前，成熟量产的Y1和Y2等级陶瓷电容，容量通常只能做到103(10nF)。然而，这也带来了另一项显著优势：单层陶瓷技术非常成熟，供应链完善。这意味着在实际采购中，陶瓷Y电容的生产交货更容易得到保障，批次一致性高，是绝大多数电源设 计的常用器件。
安规薄膜电容(通常采用金属化聚丙烯薄膜)其优势在于容量范围更广，且具备自愈特性。
根据行业主流规格书(如法拉电子)，薄膜Y1容量可以做到104(100nF)，而薄膜Y2容量甚至可以做到105(1μF) 。当薄膜内部出现局部击穿时，电弧会气化金属层隔离故障点，恢复正常工作。
然而，薄膜电容并非没有缺点。其耐压等级不及陶瓷Y电容，且如果选型不当(如长期工作在超出其额定温升或频繁遭遇高压浪涌的环境下)，其自愈过程会不断消耗内部金属层面积。使用一段时间后，容量就会出现明显衰减，进而导致滤波性能下降甚至EMI超标。
在实际选型中，安规陶瓷电容是绝大多数常规Y1/Y2位置的选择；而安规薄膜电容 更多用于需要大容量滤波且浪涌环境相对温和的特定工业场景，或主要用作跨接L-N的X1/X2电容。

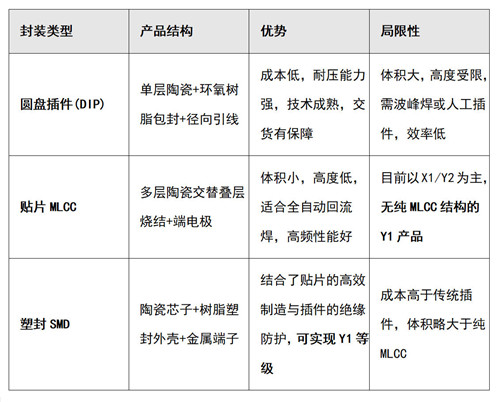

随着高功率密度电源（如PD快充）的发展，传统的圆盘插件（Through-Hole）安规电容因体积大、高度高、且需波峰焊或手工焊接，逐渐成为阻碍设备小型化和自动化生产的瓶颈。这催生了表面贴装（SMD ）安规电容的快速发展。
目前市场上的SMD安规陶瓷电容主要有两种技术路线：
1.纯MLCC安规电容：采用多层陶瓷叠层烧结工艺，无引线，直接贴装。但由于Y1等级要求高的爬电距离(电气间隙≥8mm)，纯裸片MLCC在小尺寸下难以满足物理安全距离。
因此，主流大厂目前的纯MLCC安规电容主要集中在X1/Y2等级。
2.塑封SMD安规电容：为了在SMD封装下实现Y1等级的加强绝缘，业界推出了塑封SMDY电容。
这类产品内部仍是陶瓷芯子，但外部采用阻燃环氧树脂(符合UL94V-0)进行塑封，并通过特殊的金属端子引出。
这种结构不仅满足了Y1的爬电距离要求，还通过端子吸收了PCB形变应力，提高了抗冷热冲击能力。
从制造成本考量，虽然SMD塑封Y电容的单颗物料成本高于传统插件电容，但它支持卷带包装和全自动SMT贴片，省去了人工剪脚、插件和波峰焊工序，提升了生产效率，降低了整体制造成本。
设备的长期安全可靠，源于每一处元器件的严格把控。JYH HSU(JEC)ELECTRONICS LTD.专注电子元器件制造已有23年，现已通过ISO9001：2015质量管理体系认证。
我们的安规电容产品线不仅涵盖了传统的Y1/Y2圆盘插件陶瓷电容，更紧跟行业小型化趋势，推出了适应全自动贴装的SMD塑封安规电容系列。
无论是需要加强绝缘的Y1场景，还是通用EMI滤波的Y2场景，均能提供灵活的选型支持。
?插件陶瓷Y1/Y2系列：X1/Y1(400VAC/500VAC)与X1/Y2(300VAC/500VAC)双重标称，容量峰值均可达103(10nF)，技术成熟，产能充足，交期稳定。
?塑封SMDY1/Y2系列：采用阻燃树脂塑封与金属端子结构，实现Y1加强绝缘与全自动SMT贴装的兼容，提升制造效率。
系列产品符合RoHS与REACH环保标准，具备-40℃~+125℃的宽温工作能力，并已获得CQC(中国)、VDE(德国)、UL(美国)、ENEC(欧盟)、KC(韩国)等多国安全认证，助力您的产品进入海外市场。
如果您在电源设计中面临EMI滤波和安全隔离的选型难题，欢迎联系我们的技术顾问，获取详细的产品规格书、测试报告及定制化选型支持。
