在现代电子系统的电源完整性(PI)设计中，多层陶瓷电容器（MLCC）及引线式陶瓷电容因其良好的高频特性和较低的等效串联电阻(ESR)，被广泛应用于旁路 (Bypass)、去耦(Decoupling)和滤波(Filtering)电路中。
然而，许多硬件工程师在进行环境可靠性验证(如85℃高温老化或-20℃低温启动)时，常遭遇系统复位、纹波超标或信号失真等偶发性故障。经过层层排查，失效根源往往指向一个容易被忽视的参数 ——Class II 陶瓷电容的温度特性 (Temperature Characteristics)。
本文将基于美·电子工业协会 (EIA) 标准，深入剖析Y5P、Y5U、Y5V三种常见介质材料的微观特性差异，并为工业与消费电子场景提供可靠的选型指南。
陶瓷电容的核心绝缘介质多为钛酸钡 (BaTiO) 经高温烧结而成。为了在体积与容量之间取得平衡，制造商会通过掺杂不同的改性剂 (如锆、锡等稀土元素) 来改变其介电常数。
根据EIA标准，陶瓷电容被划分为三大类。其中，Class II (高介电常数型)因其“小体积大容量”的优势，占据了旁路与滤波应用的主流。但这种高介电常数是以牺牲“温度稳定性”为代价的。

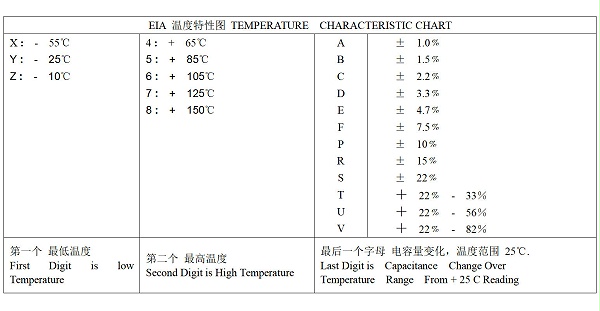

为了规范这种温度漂移，EIA 定义了明确的三位字符代码体系，用于标定电容在指定全温区内，容值相对于25℃参考值的允许变化范围：
第 1 位字符 (最低工作温度)：X=-55℃，Y=-25℃，Z=+10℃
第 2 位字符 (最高工作温度)： 4=+65℃，5=+85℃，6=+105℃，7=+125℃
第 3 位字符 (容值最大变化率)： P=±10%，U=+22%/-56%，V=+22%/-82%
通过代码解析可以看出，标称容值相同的Y5P、Y5U和Y5V电容，在 85℃的工况下，其实际有效容值将出现明显的分化。

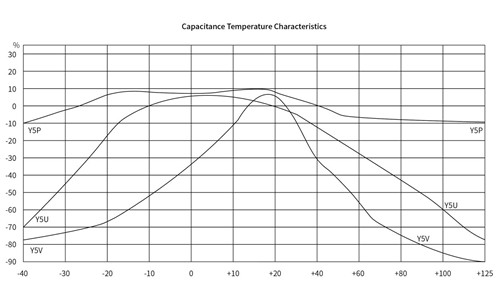

智旭电子(JEC)材料实验室通过精密 LCR 电桥，在-40℃至+125℃温区内对这三种介质进行了连续扫描，得出了以下典型的电容量-温度(C-T)特性曲线：
Y5P：平缓稳定的“工业级”选择
特性表现： 在-25℃~+85℃的全温区内，容值波动控制在±10%以内。曲线相对平缓，无剧烈的衰减变化。
微观机理： 采用了更纯净的钛酸钡基料与特殊的居里点(Curie Temperature)展宽技术，介电常数(K值)偏低，但晶格结构在热应力下稳定性良好。同时，其介电损耗(DF)通常≤2.5%，绝缘电阻(IR)表现良好。
应用定位： 适用于对容值稳定性要求较高的工业控制采样电路、精密传感器信号调理、射频阻抗匹配等场景。
Y5U：均衡折中的“消费级”主力
特性表现： 容值波动范围为+22%~-56%。在常温(25℃)附近表现稳定，但在高温(85℃)和低温(-25℃)两端，容值会出现明显的非线性衰减。
微观机理： 通过掺杂工艺提高了K值，使得同等封装下可实现比Y5P更大的标称容量。它是体积、成本与稳定性之间的折中产物。
应用定位： 广泛应用于工作环境相对温和的消费电子产品中，如蓝牙模块的电源旁路、智能小家电的控制板滤波等。
Y5V：大容量但高风险的“偏科生”
特性表现： 温度稳定性偏弱，容值波动高达+22%~-82%。这意味着一颗标称10μF的Y5V电容，在85℃时其实际有效容值可能剩1.8μF。
微观机理： 较高的介电常数使其具备较高的容量密度(Volumetric Density)，成本优势明显。但其晶格结构极易受热激发影响，且在长期湿热环境下，绝缘性能容易发生不可逆的退化。
应用定位： 限用于常温、低精度的基础电源旁路，或对成本较为敏感的简易玩具电路。不建议用于宽温工业设备及高频精密滤波。
在实际的电源旁路设计中，Class II陶瓷电容不仅面临“温度漂移”的挑战，还会受到DC Bias(直流偏压效应)的明显影响。
当在陶瓷电容两端施加直流电压时，钛酸钡晶体内部的电畴(Electric Domains)会被强电场极化并锁定，导致其对交流微小信号的响应能力下降，宏观表现为电容量的明显衰减。
工程提示：Y5V和Y5U材质的DC偏压衰减较为明显。在接近额定电压工作时，其实际容值可能额外衰减40%~60%。“高温衰减+偏压衰减”的叠加效应，是导致许多系统在极限测试中纹波异常、误触发保护电路的重要原因。

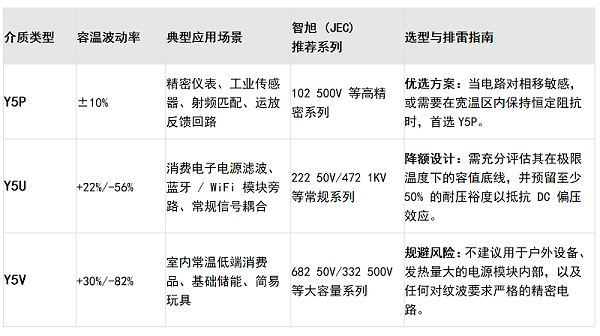

基于23年的无源器件制造与应用经验，智旭电子(JEC Electronics)为工程师提供以下选型参考：
陶瓷电容的选型是一项系统工程，容值、耐压、封装、介质特性缺一不可。作为通过ISO9001:2015质量体系认证的资深原厂，智旭电子(JEC Electronics)拥有完善的材料研发与环境可靠性测试实验室。
我们不仅提供稳定的Y5P/Y5U/Y5V全系列陶瓷电容，更致力于为客户提供系统级的应用支持。如果您在产品研发阶段面临以下挑战：
高低温老化测试中出现不明原因的系统复位或信号畸变
电源模块的输出纹波在重载或高温下超标
希望在保证系统可靠性的前提下，进行 BOM 成本优化 (如合理的材质替换)
申请免费样品：根据您的实际工况，提供适配的样品供上机验证。
温漂与偏压评估：资深 FAE 协助您评估电容在特定温度与直流偏压下的真实有效容值。
下载技术白皮书：获取《智旭电子陶瓷电容介质特性与高频旁路设计指南》。
