在现代城市安全家庭防护及工业监控中，安防设备（如网络摄像机、门禁系统、报警控制器等）构成了核心的基础设施。

由于这些设备大多需要全天候不间断运行，且大量部署于户外、弱电井、厂区等高电磁干扰环境中，它们易遭遇雷击感应、电网波动和静电干扰的威胁。

安防设备内部的控制芯片、通信模块和电源IC，其耐压等级通常仅有几十伏。一次数千伏的瞬态过压冲击，足以导致设备死机?重启?电源击穿，整机失效。

因此，在安防电路设计中，压敏电阻（MOV，Metal Oxide Varistor）作为响应快、通流容量大且应用成熟的过压保护器件，构筑了不可替代的安全防线。

▍安防设备为何对压敏电阻要求高？

与普通消费电子产品相比，安防设备的运行环境更为严苛，对浪涌防护的需求也呈指数级上升：

1. 户外雷击与强感应浪涌：部署在空旷区域或建筑物屋顶的户外摄像头，易成为雷击目标。当雷电击中附近线路或设备外壳时，产生的感应浪涌电压可达数十千伏， 超过设备自身的绝缘耐受范围。若未配置高性能的压敏电阻进行初级防护，雷击能量将直接长驱直入，击穿核心芯片。

2. 频繁的电网波动与开关干扰：楼道?厂区等工业环境供电质量往往较差。大型感性负载（如电机?变压器）的启停，或电源的频繁插拔，会在电网中产生 很高的瞬时尖峰电压（EFT/B）。若压敏电阻未能及时钳位，这些高频尖峰将导致设备频繁重启?通信丢包。

3. 核心器件脆弱：现代安防设备的集成度越来越高，内部主控 SoC ?传感器等器件的工艺制程不断缩小，其击穿电压也随之降低。任何一次未经抑制的浪涌冲击，都可能导致核心器件烧毁，带来高昂的维修成本和现场排故难度。

压敏电阻不仅是安防设备的必备防护器件，更是保障产品稳定运行?顺利通过多国安规认证（如 UL?CE 等）的核心要素。

▍压敏电阻的工作机理与劣质失效风险

压敏电阻是以高纯度氧化锌（ZnO）陶瓷为基材的非线性限压元件。其微观结构由导电的氧化锌晶粒和高阻的晶界层构成。

正常工作状态：在额定工作电压下，压敏电阻呈高阻态（兆欧级），漏电流很 小（微安级），几乎不消耗系统功率，也不影响安防设备的正常信号传输与供电。

浪涌钳位状态：当电路中出现雷击浪涌或瞬态尖峰电压，且电压超过压敏电阻的击穿电压（压敏电压）时，其阻值在纳秒（ns ）级内急剧下降至欧姆级甚至更低。压敏电阻迅速将过高的电压钳位在后级核心器件可承受的安全范围内，同时将大浪涌电流泄放到地。

状态恢复：浪涌结束后，电路电压恢复正常，压敏电阻自动恢复至高阻态，继续处于待机防护状态，实现24 小时不间断的无源防护。



▍劣质压敏电阻带来的风险

在激烈的市场竞争中，部分厂商为了压缩BOM成本，选用了无安规认证、参数虚标封装劣质的压敏电阻。这在安防设备中无异于埋下隐患：



▍智旭电子（JEC）实测解析：扛得住 40 次组合波冲击

为了满足安防设备对高可靠性的需求，智旭电子（JEC）压敏电阻采用纳米级氧化锌陶瓷原料，并经过独特的配方与烧结工艺优化。其14mm型号（14D系列）的标称通流量可达 6000A（8/20μs 波形），20mm型号（20D系列）达 到10000A，具备强悍的抗雷击浪涌能力。此外，智旭电子压敏电阻通过4KV/2KV?6KV/3KA?10KV/5KA的严苛组合波测试，测试次数可达20次、40次甚至60次。

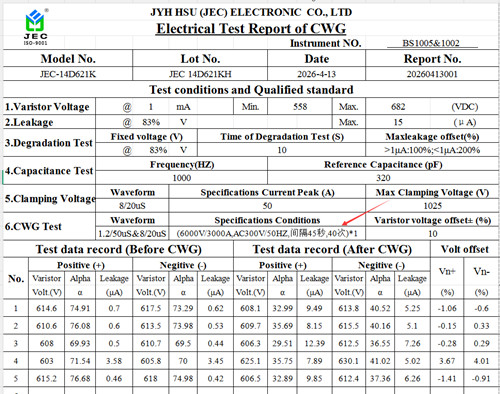

以下为智旭内部实验室针对JEC-14D621K型号进行的CWG（Combination Wave Generator）组合波实测报告核心数据解读：

测试条件：施加6000V/3000A 的组合波（1.2/50μs电压波&8/20μs电流波），连续冲击40次（间隔 45秒）。

实测数据分析：在经受了40次高达6000V/3000A的雷击模拟冲击后，JEC-14D621K 样品无任何开裂或物理损坏。

更关键的是电气参数的稳定：

压敏电压漂移率低：测试前后的压敏电压（Varistor Voltage @1mA）变化率（Volt offset）稳定在- 1.06%到+4.01%之间。行业标准通常要求压敏电压变化率在±10%以内即为合格。JEC 产品的实测漂移率不仅达标，而且裕量大。

这意味着，在历经数十次雷击后，JEC压敏电阻的内部晶界结构依然保持完整，未发生明显的电性能退化，能够持续提供准确、可靠的钳位保护。

▍安防设备全场景压敏电阻选型方案

安防设备形态多样，应用场景各异，其压敏电阻的选型必须严格按照具体场景需求进行精准匹配。选型过剩会增加不必要的BOM成本，选型不足则会导致防护失效。

以下为智旭电子（JEC）为安防设备各核心场景适配选型方案：



▍选择智旭，构筑安防设备的坚固防线

智旭电子（JEC Electronics）是一家集安规元器件研发?生产?销售于一体的实力原厂，深耕无源器件制造领域23年。企业已通过ISO9001:2015 质量管理体系认证，确保每一批次产品的品质一致。

为了助力您的安防设备顺利走向全球市场，智旭电子全系列 MOV 压敏电阻已全面通过严苛的 UL 认证（证书编号：E486000），并同时拥有CQC、TUV等多国安规认证 。在您的设计中直接引用JEC 压敏电阻，不仅能大幅提升整机的浪涌防护可靠性，更能为您省去高昂的重复测试费用与漫长的认证周期，加快产品上市步伐，确保海外市场准入合规。

如果您正在为安防产品的过压防护方案而困扰，或希望评估并提升现有方案的可靠性，智旭电子的资深工程团队随时准备为您提供专业支持。

联系技术顾问获取支持：

申请免费样品：根据您的实际电路拓扑与应用场景，提供精准匹配的压敏电阻样品供您实测。

一对一选型指导：资深 FAE 工程师协助您进行降额设计与浪涌整改，提供全套解决方案。

下载技术资料：获取完整的 UL1449 认证测试报告?详细产品规格书及可靠性实验数据。
